Что такое акустико эмиссионный контроль и какие задачи он решает?
Акустико эмиссионный контроль представляет собой неразрушающий метод технической диагностики, при котором регистрируются упругие волны, возникающие внутри материала при развитии трещин, расслоений, пластической деформации, нарушении сварных соединений и других процессов повреждения. В отличие от методов, которые оценивают состояние объекта только в месте непосредственного воздействия датчика, акустическая эмиссия позволяет контролировать значительную зону конструкции и выявлять активные источники дефектов во время нагружения, испытания или эксплуатации. Метод применяется для резервуаров, сосудов, трубопроводов, грузоподъемных сооружений, металлоконструкций, технологического оборудования и иных объектов, для которых важна своевременная оценка фактического технического состояния.
Основные задачи контроля включают:
1. Выявление развивающихся дефектов сварных швов, основного металла и зон термического влияния.
2. Обнаружение трещин, непроваров, расслоений, участков коррозионного износа и локальной потери прочности.
3. Определение координат источников акустической эмиссии и выделение наиболее опасных зон.
4. Оценку поведения конструкции при пробном, статическом или рабочем нагружении.
5. Проверку соответствия фактического состояния объекта нормативным требованиям и условиям безопасной эксплуатации.
Акустико эмиссионный контроль не заменяет полностью визуальный контроль, измерительный контроль, ультразвуковой контроль или радиографический контроль. На практике его используют как самостоятельный способ обследования либо совместно с другими методами. Полученные сигналы анализируются по амплитуде, энергии, длительности, частотным характеристикам, числу импульсов и взаимному расположению источников. Это помогает отличить фоновые шумы от процессов, свидетельствующих о развитии повреждения. По итогам работ оформляются протокол контроля, технический отчет и заключение лаборатории с описанием условий испытаний, примененного оборудования, выявленных зон, результатов интерпретации и рекомендаций для ответственных лиц. При проведении обследования учитываются производственная документация, техническая документация, локальная документация предприятия и фактические режимы эксплуатации.
Какие дефекты и объекты можно выявить с помощью акустико эмиссионного контроля?
Метод акустической эмиссии применяется для выявления дефектов, которые проявляют активность под воздействием нагрузки или технологического режима. Важной особенностью является возможность обнаружить не только уже сформировавшееся повреждение, но и процесс его развития. Это особенно ценно при обследовании конструкций, где визуально дефект может быть недоступен, закрыт изоляцией, облицовкой, грунтом или внутренней средой. Контроль помогает определить участки, в которых происходят рост трещины, локальная пластическая деформация, раскрытие несплошности, разрушение коррозионно ослабленной зоны или нарушение целостности соединения.
Наиболее часто исследуются:
1. Сосуды, работающие под давлением, включая емкости, ресиверы, баллоны и технологические аппараты.
2. Резервуары для хранения жидкостей и газов, в том числе днища, стенки, крыши и сварные соединения.
3. Технологические и магистральные трубопроводы, узлы подключения, отводы, тройники и опоры.
4. Металлоконструкции кранов, эстакад, мостов, производственных зданий и подъемных сооружений.
5. Литые, кованые и сварные элементы оборудования, где возможны усталостные повреждения и скрытые трещины.
В ходе обследования могут быть локализованы зоны с дефектами сварных швов, трещинами основного металла, межкристаллитными повреждениями, расслоениями, коррозионным износом и нарушениями, возникшими после ремонта или длительной эксплуатации. При этом сам факт регистрации сигнала не означает автоматического признания объекта непригодным. Каждый источник оценивается по совокупности признаков, а окончательные выводы формируются с учетом результатов испытаний, характеристик материала, схемы нагружения и истории эксплуатации.
Для подтверждения характера выявленной аномалии специалисты могут назначить дополнительные исследования. В зависимости от ситуации применяются визуальный контроль, измерительный контроль, ультразвуковой контроль, радиографический контроль, капиллярный или магнитопорошковый метод. Выбор зависит от материала, доступности поверхности, толщины стенки, предполагаемого типа повреждения и требований нормативных документов. Результаты сопоставляются с паспортом оборудования, чертежами, ремонтными журналами и производственной документацией. В технический отчет включаются схема расположения датчиков, карта источников, параметры нагружения, классификация сигналов, протоколы и акты, а также рекомендации по дальнейшей эксплуатации, ремонту или повторному обследованию.
Как проходит подготовка и проведение акустико эмиссионного контроля?
Подготовка к акустико эмиссионному контролю начинается с изучения сведений об объекте и определения целей обследования. Специалисты анализируют назначение оборудования, рабочую среду, проектные параметры, фактическое давление и температуру, сведения о ремонтах, авариях, ранее выявленных повреждениях и сроках предыдущих испытаний. В Нерюнгри организация работ выполняется с учетом местных условий, действующих нормативных требований, требований промышленной безопасности и особенностей производственного процесса. До начала обследования согласуются программа контроля, схема размещения датчиков, порядок нагружения, допустимые уровни шума и меры безопасности.
Обычно подготовка включает следующие этапы:
1. Сбор и проверку технической документации, паспортов, чертежей, актов предыдущих обследований и локальной документации предприятия.
2. Определение контролируемых зон, точек доступа и мест установки преобразователей.
3. Подготовку поверхности, удаление загрязнений, рыхлой изоляции, отслаивающихся покрытий и других факторов, мешающих надежной передаче сигнала.
4. Проверку исправности аппаратуры, соединительных кабелей, датчиков, предусилителей и системы регистрации.
5. Проведение калибровки каналов, фонового прослушивания и пробной регистрации сигналов.

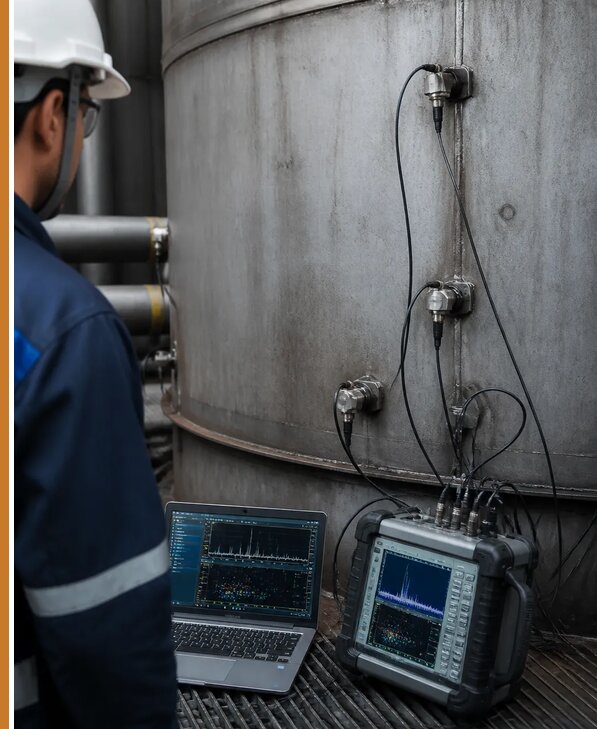

Во время обследования датчики закрепляются на поверхности объекта по заранее подготовленной схеме. Затем конструкция подвергается контролируемому нагружению либо исследуется в штатном режиме, если это предусмотрено программой. Аппаратура фиксирует акустические импульсы, после чего программное обеспечение выполняет их фильтрацию, сопоставление по времени прихода и расчет координат источников. Специалист оценивает достоверность сигналов, исключает влияние насосов, вибрации, ударов, потоков рабочей среды и других промышленных шумов.
Важное значение имеют механические свойства материала, геометрия конструкции, толщина стенки, тип сварного соединения и условия опирания. Если во время испытания регистрируется активная зона, ответственным лицам могут быть выданы оперативные рекомендации о снижении нагрузки, остановке воздействия или проведении дополнительной диагностики. После завершения работ составляются протокол контроля, технический отчет и заключение лаборатории. Документы содержат описание объекта, примененного оборудования, методики, условий проведения, выявленных источников, результатов оценки соответствия и предложений по дальнейшему контролю соблюдения требований.
Какие документы оформляются по результатам акустико эмиссионного контроля?
По результатам акустико эмиссионного контроля формируется комплект документов, подтверждающий объем выполненных работ, примененную методику, техническое состояние обследованного объекта и обоснованность сделанных выводов. Состав комплекта зависит от назначения сооружения, требований заказчика, условий договора, нормативных документов и характера выявленных сигналов. Если обследование проводится для оборудования, подконтрольного требованиям промышленной безопасности, документы должны быть пригодны для включения в эксплуатационную и производственную документацию предприятия.
В стандартный комплект могут входить:
1. Программа или методика контроля с указанием цели, объекта, схемы размещения датчиков, порядка нагружения и критериев оценки.
2. Акт готовности объекта к обследованию, сведения о допуске персонала и подтверждение выполнения подготовительных мероприятий.
3. Протокол контроля с данными об аппаратуре, каналах регистрации, настройках, калибровке, времени проведения и параметрах испытания.
4. Схемы объекта и карты локализации источников акустической эмиссии с указанием координат и условных обозначений.
5. Технический отчет с анализом зарегистрированных сигналов, классификацией зон, описанием ограничений метода и выводами о состоянии конструкции.
6. Заключение лаборатории о возможности дальнейшей эксплуатации, необходимости ремонта, повторного обследования или применения дополнительных методов диагностики.
7. Протоколы и акты, подтверждающие проведение отдельных этапов, передачу результатов и ознакомление ответственных лиц.
При подготовке итоговых материалов учитываются результаты других исследований, если они выполнялись параллельно. Например, визуальный контроль может подтвердить наличие внешней несплошности, измерительный контроль покажет фактическую толщину стенки, ультразвуковой контроль уточнит глубину трещины или коррозионного поражения, а радиографический контроль даст дополнительную информацию о внутренних дефектах сварного соединения. Такое сопоставление повышает достоверность выводов и позволяет выполнить полноценную оценку соответствия.
Документы должны содержать конкретные сведения, а не только общий вывод. В них указываются идентификационные данные объекта, дата и место проведения, примененное оборудование, условия нагружения, выявленные зоны, уровень активности, ограничения интерпретации и рекомендации. Цена работ может зависеть от размеров объекта, количества каналов, продолжительности испытаний, сложности доступа и состава отчетности. Ориентировочная стоимость отдельных работ может начинаться от 10860 руб/м², однако окончательный расчет выполняется после анализа технического задания и исходной документации.
Какие требования предъявляются к специалистам и лаборатории, выполняющим акустико эмиссионный контроль?
Акустико эмиссионный контроль требует не только исправного оборудования, но и квалифицированной интерпретации результатов. Сигналы могут возникать из-за реального развития дефекта, трения элементов, работы арматуры, вибрации, ударов, движения жидкости, электромагнитных помех и других факторов. Поэтому достоверность обследования зависит от того, насколько правильно подготовлена программа, установлены датчики, выполнена калибровка, организовано нагружение и проведено разделение полезных сигналов от промышленных шумов. Работы должны выполняться специалистами, имеющими необходимую квалификацию, допуски и практический опыт диагностики конкретного типа оборудования.
К аттестованной лаборатории обычно предъявляются следующие требования:
1. Наличие компетентного персонала, способного выполнять настройку аппаратуры, регистрацию, локализацию и классификацию источников акустической эмиссии.
2. Применение поверенного или откалиброванного оборудования, соответствующего установленной методике и диапазону контролируемых параметров.
3. Наличие утвержденных процедур, форм протоколов, правил хранения данных и порядка внутренней проверки результатов.
4. Соблюдение требований охраны труда, промышленной безопасности, электробезопасности и допуска к работам на конкретном объекте.
5. Умение работать с проектной, эксплуатационной, ремонтной и производственной документацией заказчика.
6. Объективная оценка результатов без подмены технического заключения предположениями или формальными шаблонами.
На практике специалисты оценивают не только количество зарегистрированных импульсов, но и их энергию, амплитуду, повторяемость, активность при изменении нагрузки, пространственное распределение и связь с конструктивными элементами. Вывод о значимости источника делается с учетом материала, толщины, типа сварного соединения, механических свойств и режима эксплуатации. При необходимости назначаются дополнительные исследования для уточнения природы дефекта.
Компания Авеста ОТиПБ выполняет работы с учетом действующих нормативных требований и особенностей объекта. Режим работы: Пн-Пт 09-18 Сб-Вс вых.. Для предварительной оценки объема обследования можно направить техническое задание, паспорт оборудования, схемы, сведения о предыдущих ремонтах и результаты ранее выполненной диагностики специалисту Владимиру Викторовичу. Стоимость и сроки определяются после изучения исходных данных. При заказе услуги под ключ скидка от 16 процентов. Для оперативного уточнения организационных вопросов используется номер +7 931 105-63-33.
